ISO 7380-1 frente a ISO 7380-2: comprensión de la diferencia estructural entre tornillos de cabeza de botón estándar y con brida

ISO 7380 se publica en dos partes distintas que frecuentemente se combinan en la documentación de adquisiciones e ingeniería, lo que lleva a sustituciones incorrectas que comprometen el desempeño conjunto. ISO 7380-1 define el tornillo de cabeza hueca con cabeza de botón con una cabeza abovedada plana y sin brida; la superficie de soporte de la cabeza se limita a la parte inferior circular de la propia cúpula. ISO 7380-2 define la variante con brida, que agrega una brida con arandela integral debajo de la cabeza abovedada, lo que aumenta el diámetro de la superficie de apoyo aproximadamente entre un 30 % y un 40 % en relación con el diámetro de la cabeza para el mismo tamaño de tornillo nominal. Esta diferencia no es cosmética: la brida cambia fundamentalmente la distribución de la tensión de compresión en la superficie de la junta y determina si el tornillo es adecuado para su uso en materiales de sustrato más blandos sin una arandela separada.

La altura de la cabeza especificada en ISO 7380-1 es nominalmente igual a un cuarto del diámetro nominal del tornillo, significativamente menor que el tornillo de cabeza hueca equivalente ISO 4762, cuya altura de la cabeza equivale aproximadamente a dos tercios del diámetro nominal. Esta altura reducida del cabezal es la característica funcional definitoria del diseño del cabezal de botón: permite su uso en cavidades escariadas poco profundas, proporciona una apariencia externa de perfil bajo en la superficie de ensamblaje y reduce el riesgo de interferencia con componentes o cubiertas deslizantes adyacentes. La compensación es una profundidad de inserción del casquillo hexagonal proporcionalmente más corta, que limita directamente el par de instalación máximo y, por lo tanto, la precarga alcanzable, un paso de verificación que con frecuencia se omite cuando los cabezales de los botones se seleccionan únicamente en función de su apariencia de bajo perfil.

Límites de tensión de los rodamientos: cuando los cabezales de botón ISO 7380 requieren una arandela a pesar de que la norma no la exige

La tensión de apoyo generada debajo de la cabeza de un tornillo ISO 7380 durante la instalación es mayor que para un tornillo de cabeza hueca ISO 4762 equivalente del mismo diámetro nominal, porque el área de soporte de la cabeza del botón es menor en proporción a la carga de prueba que el tornillo puede soportar. Cuando esta tensión de soporte excede el límite elástico de compresión del material de la junta en la zona de contacto, la cabeza se incrusta progresivamente en la superficie con cada ciclo térmico o evento de vibración, eliminando la precarga y provocando la relajación de la junta sin ninguna indicación externa visible de falla.

El cabezal de botón con brida ISO 7380-2 se desarrolló específicamente para abordar este problema de tensión en los rodamientos en conjuntos de aleaciones livianas sin requerir un componente de arandela suelta por separado. La brida integral aumenta el área de soporte en un factor de aproximadamente 1,6 a 1,9 dependiendo del tamaño nominal, lo que reduce la tensión de soporte proporcionalmente y amplía la gama de materiales de sustrato en los que se puede utilizar el tornillo con carga de prueba completa sin riesgo de empotramiento.

Selección de clase de propiedad para tornillos ISO 7380: por qué 10,9 no siempre es superior a 8,8 en aplicaciones con cabeza de botón

Los tornillos de cabeza de botón ISO 7380 se producen comercialmente en clases de propiedad 8.8 y 10.9 para acero al carbono y aleado, y en grados inoxidables austeníticos A2-70 y A4-70. El instinto de especificar la clase de propiedad más alta disponible para cualquier aplicación de sujetadores estructurales es específicamente problemático para las cabezas de botón ISO 7380 porque el factor limitante en la mayoría de las uniones de cabeza de botón no es la capacidad de tracción del tornillo sino la capacidad de torsión del casquillo. El casquillo hexagonal en una cabeza de botón ISO 7380 tiene una profundidad de casquillo aproximadamente un 37% más corta que un tornillo de cabeza ISO 4762 del mismo diámetro nominal. Cuando un tornillo de grado 10,9 exige un torque de instalación de 14 a 16 N·m para lograr una precarga de carga de prueba, pero el encaje corto sólo puede soportar de 10 a 12 N·m antes de que se inicie la distorsión del encaje, la clase de propiedad más alta se vuelve contraproducente.

Por lo tanto, la guía práctica para la selección de la clase de propiedad ISO 7380 es:

• Rango M3 a M6: La clase de propiedad 8.8 es apropiada para la mayoría de aplicaciones. La profundidad del dado en estos tamaños proporciona una transmisión de torsión confiable a una carga de prueba de 8,8 sin riesgo de dañar el dado cuando se utiliza una llave hexagonal del tamaño correcto y en buen estado.
• Rango M8 a M12: La clase de propiedad 10.9 resulta factible porque la mayor profundidad absoluta del casquillo proporciona suficiente compromiso para el mayor requisito de par. Sin embargo, el estado del zócalo se debe monitorear rigurosamente: las llaves hexagonales desgastadas de M8 y superiores pueden dañar un zócalo ISO 7380 de grado 10,9 en un solo evento de instalación.
• Cuando la precarga máxima es obligatoria en diámetros pequeños: Considere cambiar a tornillos de cabeza hueca ISO 4762 en la misma ubicación en lugar de actualizar la clase de propiedad de un ISO 7380. La altura de cabeza más alta de ISO 4762 proporciona la profundidad del casquillo necesaria para transmitir de forma segura un torque de instalación de grado 10,9.
• Grados de acero inoxidable (A2-70, A4-70): El compuesto antiagarrotamiento y la velocidad de instalación controlada son obligatorios para las cabezas de botones de acero inoxidable en orificios roscados de acero inoxidable para evitar irritaciones.

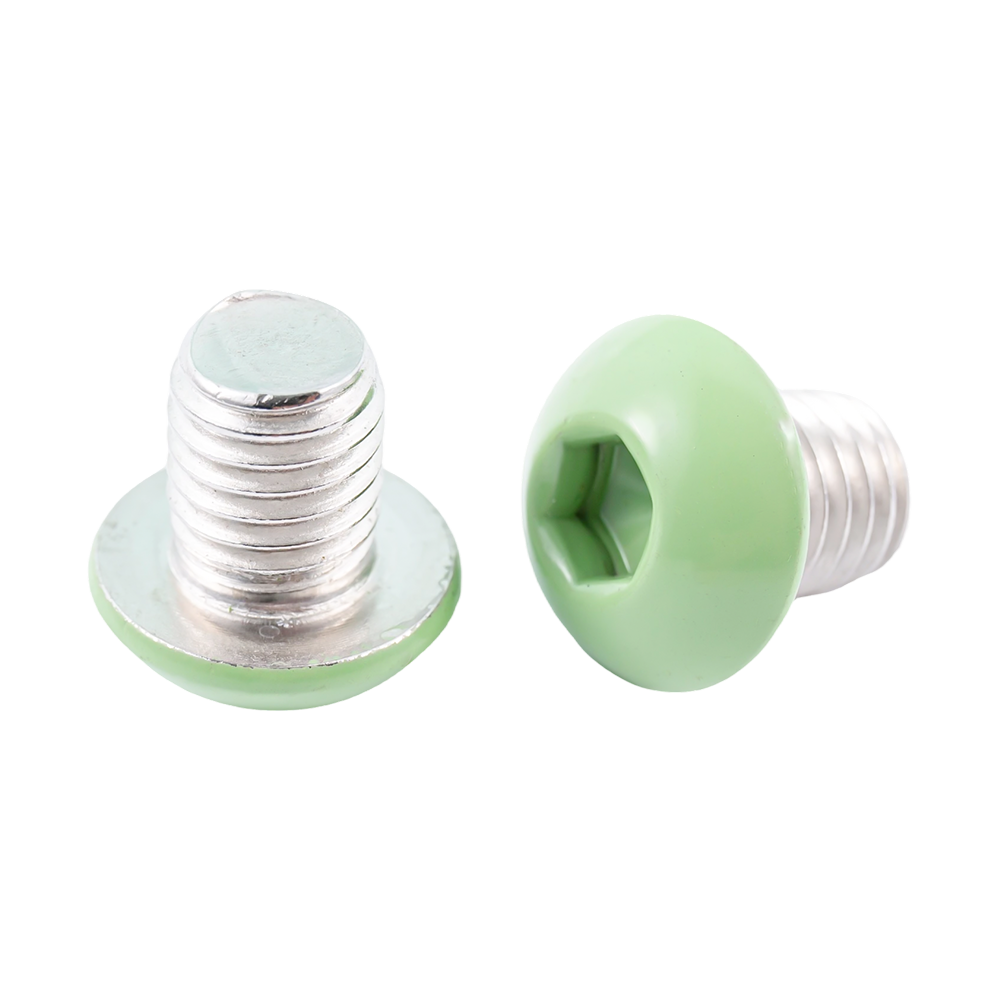

Opciones de tratamiento superficial para tornillos ISO 7380 y su impacto en el cumplimiento dimensional

ISO 7380 especifica las propiedades mecánicas y dimensionales del tornillo sin recubrimiento, y los tratamientos superficiales aplicados después de la fabricación agregan material a las superficies externas que deben tenerse en cuenta al verificar el cumplimiento dimensional. Las opciones de recubrimiento que se aplican más ampliamente a los tornillos de cabeza de botón ISO 7380, junto con sus implicaciones dimensionales y de rendimiento, son:

• Óxido negro: Agrega menos de 0,0005 mm a todas las superficies y no tiene ningún efecto mensurable sobre la clase de rosca o el cumplimiento dimensional del cabezal. Acabado estándar para ensamblajes mecánicos de interior, accesorios de herramientas y gabinetes electrónicos donde se especifica una apariencia negra no reflectante.
• Galvanoplastia de zinc (cromato transparente o amarillo): Agrega de 5 a 12 micras por superficie. El revestimiento de más de 10 micras en roscas de 6 g corre el riesgo de fallar el ajuste o el calibre y requiere que el tornillo base se produzca con una clase de tolerancia 6e para proporcionar un margen de revestimiento.
• Niquelado: Produce una superficie brillante y resistente a la corrosión de 8 a 15 micrones por lado. Las cabezas de botones niqueladas en aplicaciones con contacto con la piel deben someterse a pruebas para determinar el cumplimiento de la liberación de níquel con la entrada 27 del Anexo XVII de EU REACH.
• Recubrimiento de escamas de Dacromet / Geomet: Se aplica con un espesor total de 8 a 20 micrones, proporcionando de 500 a 1000 horas de resistencia a la niebla salina sin riesgo de fragilidad por hidrógeno. El coeficiente de fricción más alto (0,12 a 0,16) debe tenerse en cuenta en la especificación de torque: el mismo torque de instalación produce aproximadamente un 15 % menos de precarga en comparación con los tornillos galvanizados.
• Recubrimientos PVD (TiN, CrN, DLC): Aplicado de 1 a 4 micrones, el PVD añade un crecimiento dimensional insignificante al tiempo que proporciona una dureza superficial de 1500 a 5000 HV. Especificado en componentes de ciclismo de alta gama, dispositivos médicos e instrumentos ópticos de precisión.

Diseño de orificios escariados y de paso para instalaciones ISO 7380: cómo evitar los errores de dibujo más comunes

Los tornillos de cabeza de botón ISO 7380 se instalan con mayor frecuencia en orificios avellanados que hunden la cabeza abovedada debajo o al ras con la superficie de ensamblaje. La geometría de estos avellanados habitualmente se especifica incorrectamente en los planos de ingeniería. Los tres errores de dibujo más comunes para las especificaciones de avellanado ISO 7380 y sus consecuencias son:

• Especificación de una profundidad de avellanado igual a la altura nominal de la cabeza: Con tolerancias dimensionales tanto en el tornillo como en el escariado mecanizado, la cúpula sobresaldrá ligeramente por encima de la superficie o quedará al ras. La práctica correcta añade de 0,1 mm a 0,2 mm a la altura nominal de la cabeza al especificar la profundidad del escariado para garantizar un asiento uniforme al ras o por debajo.
• Usando un avellanado de fondo plano para cabezas abovedadas: Un escariador cilíndrico de fondo plano hace contacto con la cúpula solo en su borde perimetral, creando una línea de contacto que concentra la tensión y no proporciona estabilización lateral para la cabeza del tornillo bajo carga de corte. El diámetro correcto del avellanado es de 0,3 mm a 0,5 mm mayor que el diámetro nominal de la cabeza.
• No especificar el espacio libre de acceso a la llave hexagonal por encima del avellanado: Los diseños que proporcionan solo de 5 mm a 8 mm de espacio libre por encima del avellanado requieren una llave hexagonal con punta de bola (que reduce el par transmisible entre un 25 % y un 30 %) o un destornillador hexagonal con mango en T; ambos deben tenerse en cuenta en el par de instalación especificado.

Variantes no estándar de ISO 7380: diámetros de cabeza personalizados, profundidades de casquillo extendidas y opciones de bajo magnetismo

La serie dimensional estándar definida en ISO 7380 cubre los tamaños nominales M3 a M16 con relaciones de altura y diámetro de cabeza fijas. En muchas aplicaciones de ingeniería de precisión, estas relaciones estándar no coinciden de manera óptima con los requisitos de diseño, y se especifican variantes personalizadas de la forma del cabezal del botón para abordar necesidades funcionales específicas.

Diámetro de cabeza extendido para mayor área de rodamiento

Aumentar el diámetro de la cabeza más allá del estándar ISO 7380 mientras se mantiene el perfil de cúpula de la cabeza de botón produce un sujetador con un área de soporte sustancialmente mayor que elimina la necesidad de una arandela separada en aplicaciones de sustrato blando. Los diámetros de cabeza personalizados de 1,5 × a 2,0 × el diámetro de cabeza estándar ISO 7380 son factibles mediante el estampado en frío en una matriz personalizada y se producen comercialmente en lotes de 5000 piezas o más. El perfil del domo se debe rediseñar proporcionalmente cuando se aumenta el diámetro de la cabeza para mantener la apariencia de bajo perfil deseada.

Profundidad de casquillo ampliada para una mayor transmisión de par

La producción de una cabeza de perfil ISO 7380 con una profundidad de encaje que coincida o se acerque al estándar ISO 4762 crea una geometría híbrida que ofrece la apariencia exterior de perfil bajo de una cabeza de botón con el encaje del encaje y la capacidad de torsión de un tornillo de cabeza. Esta configuración no estándar se utiliza en aplicaciones donde se requiere una precarga máxima pero la cabeza cilíndrica sobresaliente de un tornillo ISO 4762 es inaceptable. La mayor profundidad del casquillo se logra especificando una mayor altura del cabezal en las herramientas de cabezal en frío, agregando típicamente de 0,5 mm a 1,5 mm más allá del estándar ISO 7380 para los tamaños M4 a M8. La capacidad de herramientas interna de Suzhou Anzhikou permite incorporar especificaciones de profundidad de casquillo personalizadas en el diseño del troquel de cabezal y validarlas mediante la inspección del primer artículo antes del lanzamiento de producción.

Grados poco magnéticos y no magnéticos

Acero inoxidable austenítico estándar tornillo ISO 7380s tienen una permeabilidad magnética baja pero distinta de cero debido a la martensita inducida por deformación que se forma durante el proceso de encabezado en frío. Para aplicaciones en equipos de resonancia magnética, conjuntos de magnetómetros e instrumentos de brújula de precisión, los cabezales de botón ISO 7380 verdaderamente no magnéticos requieren un recocido con solución posterior al encabezado o la especificación de un grado de aleación superaustenítica como 316LN o 904L. Estas variantes no magnéticas son artículos personalizados producidos en pequeños lotes según las especificaciones del cliente, y verificar la permeabilidad magnética de los tornillos terminados requiere una medición de la bobina Helmholtz o un medidor de permeabilidad calibrado; una prueba de imán de efecto Hall estándar es insuficiente para detectar los pequeños aumentos de permeabilidad que no cumplen con las especificaciones de los instrumentos de precisión.
