DIN 965 frente a ISO 7046: comprensión de la superposición dimensional y dónde divergen

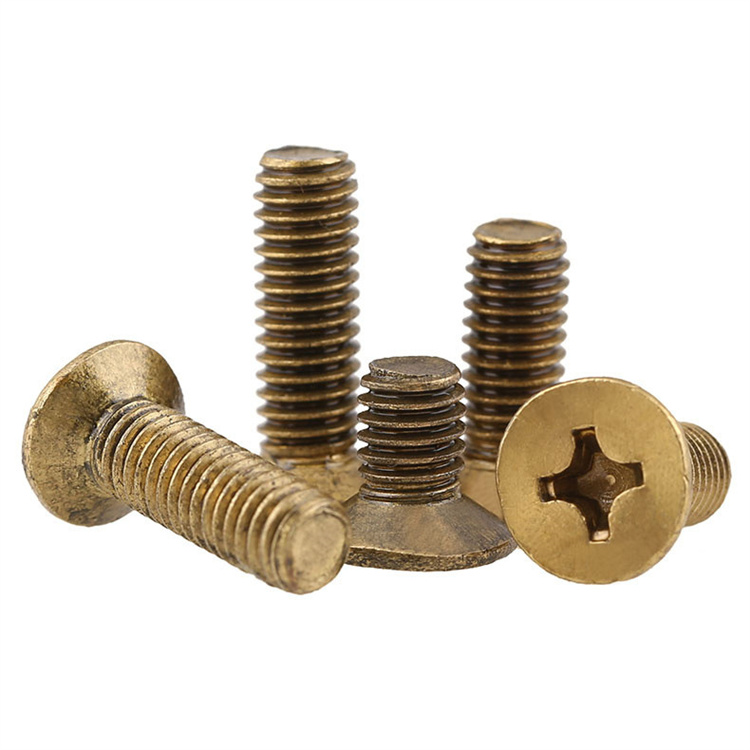

tornillo DIN965 e ISO 7046 definen tornillos de cabeza plana avellanados cruzados con un ángulo de avellanado de 90°, y en muchos catálogos de proveedores se tratan como intercambiables. En la práctica, los dos estándares difieren en la clase de tolerancia, la especificación de profundidad del hueco y la gama de tipos de hueco que admiten; diferencias que se vuelven significativas cuando los tornillos se utilizan en ensamblajes de precisión o procesos de instalación automatizados donde la consistencia dimensional afecta directamente el tiempo del ciclo y la calidad de la junta.

DIN 965 es anterior a ISO 7046 y especifica la geometría del cabezal bajo tolerancias de producto de grado A para tamaños M1.6 a M10, pasando al producto de grado B para tamaños más grandes. ISO 7046 adopta una estructura similar pero define dos partes separadas: ISO 7046-1 para hueco tipo H (Phillips) e ISO 7046-2 para hueco tipo Z (Pozidriv), con orientación explícita sobre qué tipo de hueco se prefiere para qué rango de torsión de aplicación. DIN 965 no hace esta distinción tan formalmente: hace referencia al hueco Phillips como predeterminado sin especificar Pozidriv como una variante distinta. Para ingenieros de adquisiciones tornillos de latón avellanados Para los mercados europeos, esto es importante porque DIN 965 e ISO 7046-1 pueden considerarse funcionalmente equivalentes para la mayoría de las aplicaciones, pero los tornillos ISO 7046-2 (Pozidriv) no aceptarán un destornillador Phillips estándar sin un mayor riesgo de salida, una falta de coincidencia que causa daños en el hueco en el ensamblaje automatizado si el tipo de destornillador no se verifica con la especificación del tornillo.

El ángulo de avellanado de 90° especificado en ambas normas es la dimensión crítica que debe coincidir con el avellanado del panel correspondiente. Esto difiere del ángulo de 82° utilizado en ASME B18.6.3 (tornillos de cabeza plana de la serie en pulgadas), lo que significa que un tornillo de latón DIN 965 no se asentará correctamente en un avellanado cortado según el estándar estadounidense, y viceversa. En productos de exportación ensamblados con herramientas mixtas o paneles provenientes de diferentes proveedores regionales, este desajuste angular es un defecto de ensamblaje recurrente pero totalmente evitable. Suzhou Anzhikou Hardware Technology Co., Ltd. especifica los ángulos de avellanado en todos los planos de producción y confirma el estándar objetivo durante la revisión del pedido, evitando que la incompatibilidad angular llegue a la línea de montaje del cliente.

Selección de aleaciones de latón para tornillos avellanados: maquinabilidad, descincificación y límites del CuZn39Pb3

CuZn39Pb3 (también conocido como CW614N o latón de fácil mecanización) es la aleación predominante utilizada en la producción de tornillos de latón en todo el mundo, y su prevalencia se justifica por su excepcional maquinabilidad: el contenido de plomo crea virutas discontinuas que evitan que las herramientas se enrollen y permiten velocidades de corte de hasta 300 m/min en tornos CNC, lo que reduce drásticamente el tiempo de ciclo en comparación con las alternativas sin plomo. Para tornillos avellanados de latón producidos mediante cabezal en frío seguido de roscado CNC y corte de ranuras, CuZn39Pb3 proporciona la combinación adecuada de conformabilidad en frío (reducción aceptable del área para cabezal) y maquinabilidad para operaciones secundarias. Sin embargo, su contenido de zinc del 39 % lo coloca firmemente en el rango susceptible a la descincificación, un mecanismo de corrosión selectiva que lixivia el zinc de la matriz de la aleación, dejando un residuo poroso rico en cobre con una resistencia estructural insignificante.

La descincificación de tornillos de CuZn39Pb3 se produce preferentemente en aguas estancadas o de movimiento lento que contienen cloruros, particularmente en condiciones ligeramente ácidas (pH 6,5–7,5) a temperaturas superiores a 40°C. Los sistemas de agua potable, accesorios de plomería para agua caliente, ambientes marinos con inmersión periódica y equipos de riego son contextos donde se debe evaluar el riesgo de descincificación antes de especificar tornillos avellanados de CuZn39Pb3. El modo de falla es insidioso: el tornillo conserva su geometría y apariencia superficial mientras que la resistencia mecánica de su núcleo se degrada, por lo que la inspección visual no detecta el daño. Los sujetadores que se han descincificado pueden fallar con cargas muy por debajo de sus clasificaciones nominales de corte y tracción.

Cuando se requiere resistencia a la descincificación, dos aleaciones alternativas cubren la mayoría de las necesidades de aplicación:

• CuZn36Pb2As (CW602N — latón resistente a la desgalvanización, DZR): la adición de 0,02 a 0,15% de arsénico inhibe el mecanismo de descincificación en el nivel del límite de grano. El latón DZR conserva una maquinabilidad de nivel CuZn39Pb3 (ligeramente reducida pero aún excelente) y es la opción estándar para accesorios de plomería, cuerpos de válvulas y componentes de medidores de agua en mercados donde se aplican los requisitos de BS EN 12165 o DZR equivalente.
• CuZn21Si3P (latón al silicio, CW724R): Un menor contenido de zinc combinado con la adición de silicio proporciona una excelente resistencia a la descincificación junto con una buena resistencia a la corrosión en el agua de mar. Se utiliza en hardware marino donde se requiere resistencia tanto a la descincificación como a la corrosión bajo tensión, aunque su índice de maquinabilidad más bajo (aproximadamente 70% de CuZn39Pb3) aumenta el costo de producción en relación con el latón de corte libre estándar.

Para aplicaciones electrónicas, eléctricas y de instrumentación estándar (los mercados finales más comunes para tornillos de latón avellanados DIN 965), la descincificación generalmente no es una preocupación y CuZn39Pb3 sigue siendo la especificación correcta y rentable. La elección de la aleación solo requiere una reevaluación cuando el entorno operativo incluye las condiciones específicas que activan el mecanismo de descincificación descrito anteriormente.

Control de profundidad del avellanado para tornillos de latón con asiento al ras: acumulación de tolerancias en ensamblajes de paneles delgados

Lograr una condición de cabeza al ras o ligeramente subrasante con un tornillo de latón avellanado DIN 965 en un panel delgado depende de la tolerancia combinada de tres dimensiones independientes: la altura de la cabeza del tornillo, la profundidad del avellanado del panel y el espesor del panel en la ubicación del avellanado. En paneles estructurales gruesos, la acumulación de tolerancia de estas tres fuentes es pequeña en relación con el ajuste disponible, pero en paneles delgados (aluminio, plástico o compuesto de 1,0 a 2,5 mm) la tolerancia combinada puede exceder el margen de protrusión de cabeza disponible, produciendo cabezas que sobresalen de la superficie (un problema funcional en ensamblajes deslizantes) o cabezas que se hunden por debajo del nivel (un problema cosmético en caras visibles y una concentración de tensión en paneles cargados de fatiga).

La tolerancia DIN 965 para la altura de la cabeza (k) en el producto grado A es h12 para los tamaños M1,6 a M5, lo que para un tornillo M3 (k nominal = 1,65 mm) permite una variación de 0 a −0,25 mm. La profundidad del avellanado en el panel depende del ángulo incluido de la herramienta de avellanado (debe coincidir exactamente con 90°), la desviación de la herramienta y el ajuste del tope de profundidad, una combinación que normalmente produce una variación de profundidad de ±0,05 a ±0,10 mm en el mecanizado CNC de precisión y de ±0,15 a ±0,25 mm en operaciones de perforación manual. Cuando ambas tolerancias se acumulan en la misma dirección, es posible que se produzca un error de protrusión o rebaje de la cabeza de 0,35 a 0,50 mm en un tornillo M3 con una altura de cabeza nominal de 1,65 mm, una desviación de casi el 30 % del valor nominal que es inaceptable en ensamblajes con tolerancias estrechas.

Los enfoques prácticos para controlar la consistencia del asiento al ras en la producción incluyen:

• Adquisición de tornillos de tolerancia estricta: especificar una banda de tolerancia de altura de cabeza reducida (por ejemplo, ±0,05 mm en lugar de la banda h12 completa) reduce la contribución del tornillo al apilamiento sin requerir cambios en las herramientas del panel: un enfoque que Suzhou Anzhikou Hardware Technology Co., Ltd. implementa para clientes con requisitos cosméticos de tolerancia estrecha utilizando su equipo de producción CNC
• Verificación del ángulo de avellanado: un corte de avellanado a 89° en lugar de 90° asienta la cabeza del tornillo a una profundidad diferente a la calculada, lo que introduce un error sistemático que es invisible durante la inspección del panel pero que aparece como una condición consistente de cabeza orgullosa durante el ensamblaje; verificar el ángulo incluido de la herramienta de avellanado con un comparador óptico antes de la producción elimina esta fuente
• Control del espesor del panel en la ubicación del avellanado: Para paneles con una variación de espesor significativa (común en carcasas de fundición), medir el espesor real del panel en cada ubicación del avellanado y ajustar la configuración del tope de profundidad en consecuencia convierte lo que sería un error sistemático fijo en una variable de proceso corregible.
• Especifique intencionalmente asientos subempotrados: En ensamblajes donde la protuberancia del cabezal es una condición inaceptable (paneles deslizantes, requisitos de espacio libre para superficies de contacto), el diseño para una condición nominal de 0,1 a 0,2 mm de nivel inferior proporciona un margen de seguridad contra la tolerancia de apilamiento sin crear la concentración de tensión de un cabezal profundamente empotrado.

Límites de torque de instalación para tornillos de latón avellanados y el papel de la lubricación en la prevención del desgaste de roscas

Los tornillos avellanados de latón son más susceptibles a sufrir daños durante la instalación que sus equivalentes de acero porque pueden ocurrir tres modos de falla separados simultáneamente con el mismo par aplicado: desprendimiento del hueco (el hueco transversal se deforma antes de que la rosca alcance su acoplamiento total), desprendimiento de la rosca en el orificio correspondiente (la rosca hembra se corta antes de que se asiente la cabeza del tornillo) y fractura de la cabeza en el filete entre el vástago y la cabeza (la sección transversal más débil al doblarse bajo la fuerza de reacción del avellanado). En sujetadores de acero de tamaño equivalente, la ventana de torsión entre el enganche total de la rosca y cada uno de estos modos de falla es lo suficientemente amplia como para adaptarse a la variabilidad normal de la instalación. En el latón, el límite elástico más bajo (normalmente 380–430 MPa para CuZn39Pb3 versus 640 MPa para el acero Grado 8.8) comprime esta ventana significativamente, particularmente para tornillos de diámetro pequeño donde los valores de torque absoluto son bajos.

Los pares de torsión de instalación máximos recomendados para tornillos avellanados de latón DIN 965 difieren significativamente de los valores de acero estándar y deben mencionarse explícitamente en las especificaciones del proceso de ensamblaje en lugar de interpolarse a partir de tablas de acero:

El desgaste de roscas (la soldadura adhesiva de superficies de roscas coincidentes bajo tensión normal y cortante combinada) es un riesgo importante al introducir tornillos de latón en orificios roscados de latón, porque la dureza y la química similares de las dos superficies promueven la microsoldadura en los puntos de contacto de aspereza. Una vez que se inicia el desgaste, el torque requerido para continuar impulsando aumenta bruscamente y el tornillo generalmente se atasca antes de alcanzar el acoplamiento total. La lubricación en la interfaz de la rosca reduce el coeficiente de fricción entre un 30% y un 50% y desplaza la distribución del torque hacia el componente de sujeción deseable en lugar del componente de fricción, un cambio que previene el irritamiento y mejora la consistencia de la carga de sujeción lograda para un torque aplicado determinado. Una fina película de vaselina, compuesto antiagarrotamiento o incluso aceite ligero para máquinas aplicada a la rosca antes de la instalación es suficiente y no requiere materiales especializados. Suzhou Anzhikou Hardware Technology Co., Ltd. puede suministrar tornillos de latón avellanados DIN 965 con un lubricante para roscas aplicado en fábrica para clientes cuyos procesos de ensamblaje requieren relaciones consistentes de carga de torsión y sujeción en tiradas de producción de gran volumen.
